Работаете в проекции, тогда Вам надо идти дальше, чтобы работать в нормальном пространстве и не нужны будут выдуманные 3Д команды 'Ходить дальше' это как правило использовать лишние кнопочные нажатия. Так что, как говаривали в одной рекламе: 'Если результат одинаковый, то зачем платить больше?' Ну или 'ходить дальше' А если могу сделать на своем трехмерном объекте часть команд без поворота в пространстве, то и оно мне и не надо. Мне пространственного воображения хватает и так представить, 'как оно там выглядит' без поворотов на экране. Кроме новой ПСК надо ещё опцию включить из контекстного меню, что надо вращать относительно местной ПСК: Контекстное меню 3drotate: Выровнять гизмо по - Текущая ПСК Правда после этой команды надо снова запускать команду 3drotate Почему? Неужели нельзя продолжить выполнение программы после выбора способа выравнивания ГИЗМО?

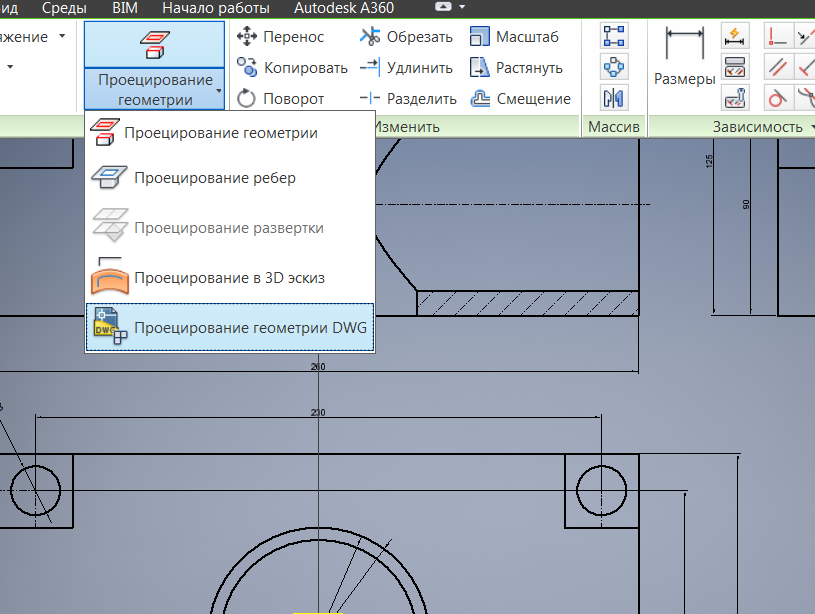

D Модели Объекты Autocad Dwg File
И вообще что такое ГИЗМО? Тоже потребовалось 3D повернуть объект относительно ПСК.
Бесплатный каталог 3d моделей для AutoCAD для дизайнеров, архитекторов, 3d модели и многое другое на сайте 3dlancer.net..dwg.stl. Настройки материалов. Sep 26, 2017 - Благодаря этому бесплатному приложению Вы сможете создавать в AutoCAD 3d модели и объекты, не как по старинке отрисовывая.
(AutoCAD 2010). У меня в команде 3drotate никакого контекстного меню нет.
Возможен поворот только относительно МСК. А rotate3d вообще непонятно и громоздко.
Краеугольный камень технологии BIM - информация. Насколько я могу судить по профессиональным дискуссиям, все более менее сошлись во мнении, что этот процесс (создания данных и управления ими) много кого касается, кроме проектировщиков. Которым (как пока лично мне представляется) пока больше всех и достается на пути перехода к информационному моделированию.
Успех внедрения BIM во многом зависит от того, насколько четко понимание, что, помимо геометрии, и зачем можно в модель поместить и на каком этапе в какой форме из модели извлечь. Если эти стратегические вещи ясны, то дальше уже дело техники - разобраться с инструментами импорта-экспорта. Вот именно с позиции технических возможностей обмена данными мне бы и хотелось рассмотреть функционал Civil 3D. AutoCAD Civil 3D и AutoCAD Это самое популярное направление для экспорта. Абсолютное большинство обменивается электронными чертежами в формате DWG, при том, что этот формат никогда не создавался с прицелом на поддержку интеллектуальной информационной модели, поэтому куча информации там просто теряется. В будущем, вероятно, с развитием обменных форматов, ситуация изменится, а пока AutoCAD, который 'есть у всех' уверенно лидирует.
Итак, как можно передать свой чертеж, разработанный в Civil 3D, тому, у кого обычный AutoCAD? Просто сохранить в DWG В этом случае для отображения C3D-объектов, которых, естественно, в простом Автокаде нет, будут использованы г рафические объекты заместителей, более известные как прокси-графика. В этом случае, по идее, получатель увидит последнее сохраненное отображение объекта. Значение 1 для переменной PROXYGRAPHICS отвечает за сохранение этих отображений, поэтому проверьте его, если там 0, то изображения не хранятся. Ни о каком редактировании этих объектов, разумеется, речь идти не может. Просто картинка, которая, к тому же, может оказаться очень большой и даже обычный просмотр будет отнимать кучу времени.
Кроме этого, у пользователя может быть отключен режим отображения прокси и тогда он вообще увидит только боксы, показывающие габариты объекта. В общем, способ такой есть, но плохой. Знать о нем нужно, а пользоваться не нужно. Использовать Object Enabler Этот способ уже получше.
Адаптер объектов позволяет просматривать чертежи ровно в том виде, в котором они были созданы, на тех компьютерах, где нет Civil 3D, а есть только AutoCAD (включая все вертикальные приложения на его платформе). Кроме того, что чертеж можно открыть и нормально его увидеть, с объектами C3D будут работать простые автокадовские команды - переместить, скопировать, изменить некоторые свойства. Также плюс в том, что специальные объекты C3D остаются неразрушенными и чертеж потом можно будет снова открывать в Civil 3D и редактировать.
Минус: надо каким-то образом убедить принимающую сторону, что им нужно и установить этот самый Object Enabler. Само по себе приложение, естественно, бесплатное, но у многих от мысли что-то там загружать и ставить портится настроение, а иногда это просто проблемно с точки зрения ИТ-инфраструктуры, когда у пользователя нет прав. То есть способ вполне рабочий, но может быть сопряжен с некоторыми трудностями.
Экспортировать в AutoCAD с помощью специальных команд В случае, когда вы экспортируете чертеж, будет создан новый DWG-файл, который без проблем откроется в простом Автокаде. Команда EXPORTC3DDRAWING (это если в командной строке, если в Ленте, то на вкладке Вывод на панели Экспорт есть иконка Экспорт чертежа Civil 3D) открывает диалоговое окно, в котором можно выполнить разные настройки, такие как сценарий обращения с внешними ссылками, листами, версия файла DWG, его местонахождение и имя, которое получит новый файл. Программа для расчета шихты. Есть еще команда EXPORTTOAUTOCAD, в чем принципиальная разница между ними, я так и не поняла, эта команда также создает новый DWG.
Тут полезно знать про настройки экспорта на вкладке AD-редактора. Эта же команда с дефисом в начале имени - EXPORTTOAUTOCAD дает возможность выбирать некоторые опции. Этот способ годится, но с ним тоже могут возникнуть проблемы. Например, если в своем чертеже вы поворачивали метки или использовали такое чудесное свойство меток Civil 3D, как аннотативность, чтобы они отображались корректно в соответствие с масштабом аннотаций видового экрана, то при экспорте в Автокад все эти удобные вещи ломаются и значения для примитивов будут взяты из текущего масштаба аннотаций. Другая проблемы - это маски фона.
У них есть такое свойство, как цвет, который обычно совпадает с цветом фона, благодаря этому, например, мы видим разрыв горизонталей в местах, где они подписаны, хотя сами линии, конечно, не разрываются. Так вот, эти маски придут в DWG в виде штриховок со сплошной заливкой. Не очень удобно, особенно когда сбросились все повернутые метки.
Чтобы метки сохранили свою ориентацию, можно экспортировать не модель, а лист. Тогда все будет ок с поворотом, но если листов много, то они все экспортируются отдельно и их придется собирать заново, увы. Взрывать вручную Ну а что, расчленить все объекты Civil 3D - это тоже способ. Этот метод способен дать самый прогнозируемый результат. Естественно, все сломается, потеряется вся динамичность, но это особенность любого из указанных вариантов. Тут важный нюанс - сначала нужно взрывать (команда РАСЧЛЕНИТЬ) метки, а только потом объекты. Потому что если вы сначала расчлените объект, на который ссылается метка, то потеряете значения.
В итоге получится файл DWG, в котором вместо объектов C3D будут примитивы AutoCAD (линии, тексты, блоки), соответственно в любом AutoCAD такой чертеж откроется и будет выглядеть так, как нужно. Создать 3D-тела из труб, коридоров и поверхностей Еще один способ художественно разрушить интеллектуальные трехмерные объекты Civil 3D и передать их в AutoCAD для дальнейшей работы - это получение из них обычных солидов. 3D-тела в AutoCAD могут, на самом деле, для многих полезных вещей быть использованы, начиная от простой визуализации и заканчивая подсчетом количеств или объемов. Поэтому вот набор простых инструментов, которые для этого нужны: - Создание тел AutoCAD из поверхностей TIN AutoCAD Civil 3D. Для 2016 версии это тоже уже базовая функция, без всяких пакетов работает.
Там, на самом деле, есть с чем поразбираться, я не буду приводить здесь все тонкости, просто дам ссылку. Коридоры - самые сложные объекты Civil 3D, а структура каждого отдельно взятого вообще может оказаться не под силу постороннему уму.
Так что настраивайте коридор перед экспортом самым тщательным образом и все будет Ок. Если я что-то упустила про экспорт в AutoCAD, обязательно пишите в комментарии. Про варианты экспорта данных в другие приложения (InfraWorks, 3ds Max, CREDO, GeoniCS, Excel и т.д.) будет отдельный материал. Позволю себе немного прокомментировать:) 1) Изменить только значение PROXYGRAPHICS может оказаться недостаточно. Крайне желательно заодно установить PROXYSHOW равной 1. 2) С прокси-объектами (равно как и с любыми другими) часто можно выполнять все штатные действия. Другой вопрос, что при выполнении копирования в буфер и вставки из него, а также при печти файла с такими объектам, AutoCAD может либо 'подвиснуть', либо сообщить о невозможности выполнения операции.
3) ObjectEnabler, к сожалению, нередко надо устанавливать не ниже той версии, в которой выполнялась разработка чертежа. Учитывая неизменность формата DWG начиная с ACAD2013, такое решение может породить больше проблем, чем решить. Например, у пользователя ACAD2013, а файл пришел из C3D2016. Формат DWG один и тот же, но ObjectEnabler для C3D2016 на ACAD2013 вряд ли установится. Я уже молчу про привычки некоторых пользователей сохранять в предыдущих версиях 'чтоб проще передавать было'.
4) Если я не ошибаюсь, то команды экспорта в ACAD могут запросто 'сплющить' весь файл. Причем не просто 'сплющить', а 'сплющить' в текущем экранном представлении. Я бы перепроверил корректность работы. Как-то так примерно;). Еще есть нюанс при использовании команды -EXPORTTOAUTOCAD, если в чертеже Civil 3D есть Подпрофильные таблицы, то они превращаются в 3Д-Грани, которые можно разбивать только несколькими способами.
А есть где-то настройка при экспорте, чтобы эти грани сразу при экспорте превращались в полилинии или отрезки?:) В нашей организации пользователи таким образом до подпрофильной таблицы пытаются линии удлинять, а они до 3Д граней не удлиняются:)Геологию подсаживают (я понимаю что это конечно полный бред, особенно когда идет переход на 3Д проектирование в вертикальных продуктах Автодеска):). Возникла проблема такого характера. При Экспортировать в AutoCAD с помощью специальных команд при использовании в цивеле аннотации масштаба 500 EXPORTTOAUTOCAD команда переводит чертеж в акад но точечные условные знаки такие как столбы и прочие увеличивающийся. Хочу заметить в 1000 масштабе нет проблем вообще с аннотацией При использование команды EXPORTC3DDRAWING все работает но только все данные преобразуются в полилинии и блоков нет больше а мне нужно что бы все осталось в блоках Также выкладываю ссылку на сайт где есть скрины и сам чертеж для примера http://geodesist.ru/threads/problema-pri-perevode-chertezha-iz-civela-v-akad.62207/. Проверил на Civil 3d 2017 команды EXPORTTOAUTOCAD и EXPORTC3DDRAWING.
И разница в низх все же есть. Что я сделал? Для примера я создал черную поверхность начертил трассу на ней и построил профиль. И этот чертеж попробовал экспортировать разными командами.
В первом случаи я получил чертеж разбитый на отрезки и блоки и частично полилинии. Например сама трасса или проектный профиль разбились на отрезки, контур поверхности (зеленая линия) тоже в отрезках и т.п. Во втором же случаи трасса, проектный профиль представились в виде целой (не разбитой) полилинии. Контур поверхности здесь в виде замкнутой 3D-полилинии. Поэтому разница есть. Но я все таки та и не понял что конкретно делается с чертежом. А вообще почему я начал проверку и зашел сюда.
Дело в том что чертеж в котором я работал в civil 3d 2017 не хотел экспортироваться в AutoCad. При использовании EXPORTTOAUTOCAD вылетала фатальная ошибка и civil закрывался. При использовании EXPORTC3DDRAWING чертеж сохранялся, но когда я открывал экспортированный файл в нем не было объектов которые были построены в Civil (трасса, профиль, коридор), вообще даже ни каких следов от них не осталось. Были только Акадовские объекты - съемка которую я вставлял в чертеж, и объекты которые я чертил обычными функциями Акада, полилинии и т.п.
D Модели Объекты Autocad Dwg Free
В чем было дело я так и не понял. Пришлось В Civil расчленить все объекты а потом уже экспортировать чтобы в итоге получить таки Акадовский файл.
